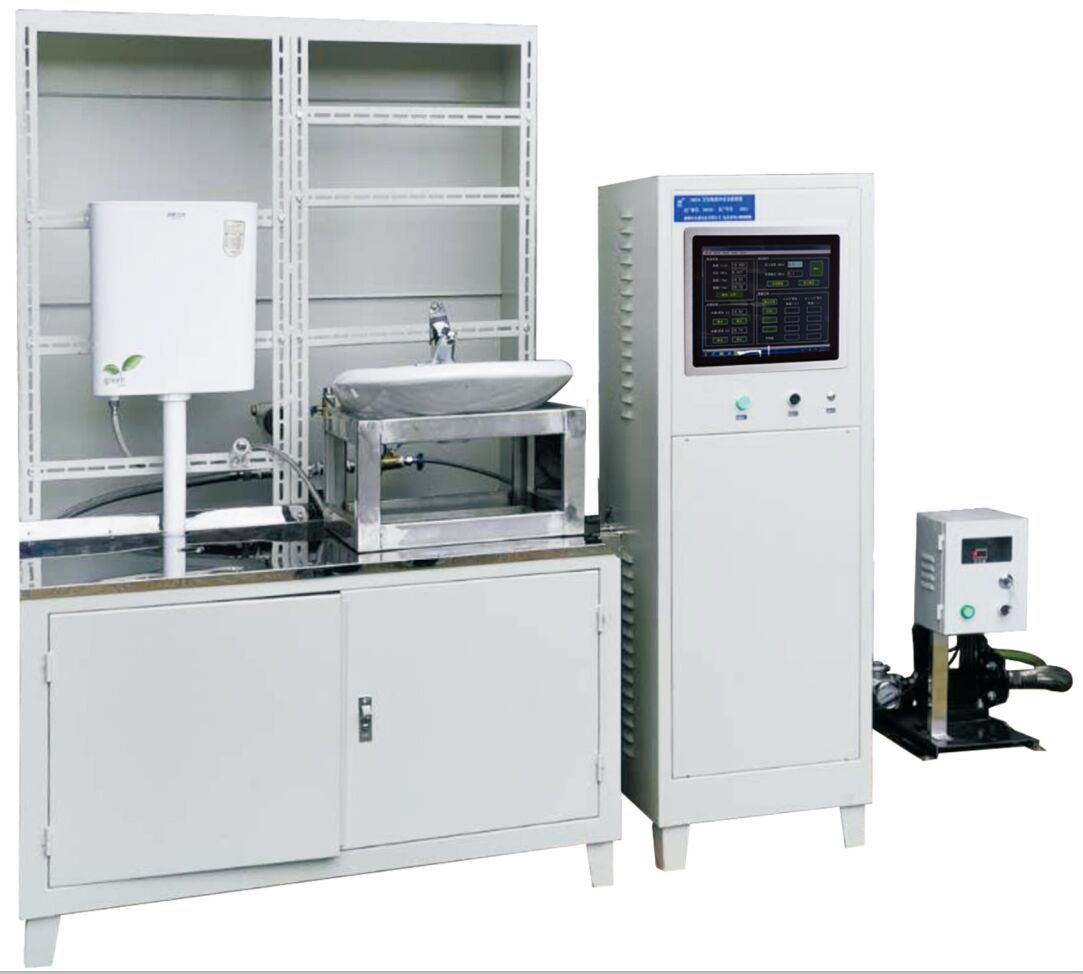

平板導熱系數儀湘科CXZ-II衛生陶瓷沖洗試驗裝置
一、概述
CXZ-II衛生陶瓷沖洗試驗裝置采用變頻恒壓供水系統作為的裝置的壓力供給單元,自動控制，具有操作簡便、試驗準確等特點。本試驗裝置符合標準GB 26730-2011 衛生潔具 ,便器用重力式?jīng)_水裝置及潔具機架的試驗方法，符合GB6952-2005《衛生陶瓷》和JC/T931-2003《機械式便器沖洗閥》中對試驗設備的要求。主要是用來檢測衛生陶瓷坐便器、蹲便器以及小便器的沖洗性能的試驗設備。
二、主要技術參數
(1) 試驗壓力：0.05～0.55MPa；
(2) 用水量：3～11 L/次;
(3) 出口管徑：φ 20 mm、φ40 mm；
(4) 外形尺寸(長×寬×高) ：2300×1800×890(mm)
(5) 電源：AC 380V 50Hz
（6）儀器采用智能觸摸屏電腦控制，操作簡便。
三、結構簡述
試驗裝置主要是由電氣柜、試驗箱體、供水系統以及控制系統組成。
四、工作原理：
CXZ型衛生陶瓷沖洗試驗裝置采用變頻恒壓供水系統作為裝置的壓力供給單元，試驗開始后，通過安裝在出水管上的壓力傳感器和流量傳感器檢測實時的沖洗水流的壓力與流量信號，并反饋到控制系統，控制系統將反饋信號與設定信號比較，根據實際情況調節系統供水輸出，同時用電子秤稱量試樣用水量，從而實現了對衛生潔具沖洗性能的檢測。
